变电站无功电压控制器（变电站VQC+装置）主要用来实现变电站级无功电压优化控制，以供区电网的用户电压合格为目标，实现站内无功电压设备的整体协调优化控制。保证电压质量，提高电力系统运行的稳定性和安全性，降低电能损耗。

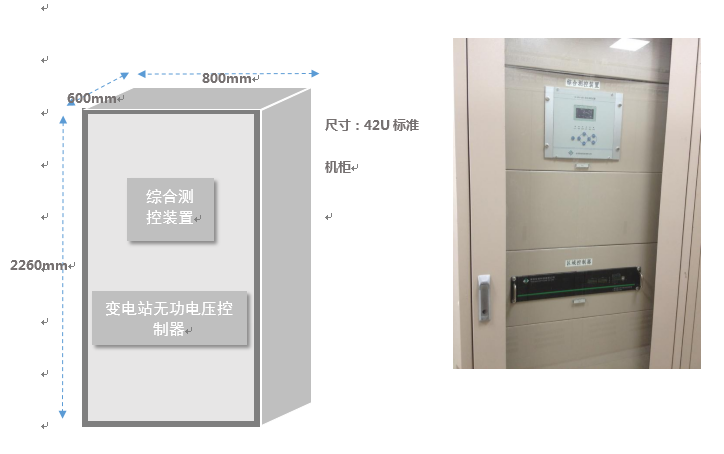

        本装置安装在变电站控制屏或成套装置控制面板上，对并联电容器组、并联电抗器组、变压器有载调压分接开关等进行测量、监视、报警和控制。通过变电站内的计算机网络对变电站监控系统所获取的模拟量、开关量 、闭锁信号、保护信号等，由变电站无功电压控制器进行分析和计算，最后通过计算机网络输出控制执行命令。也可以通过EMS前置机的104接口获取数据或者数据采集模块直接获取数据。还支持通过设备的IO模块硬接线直接控制。

应用场景一：地县局低电压（高电压）治理的具备配电网协调控制的变电站电压控制；

应用场景二：超高压或省局直控的换流站或枢纽站内部的电压控制；

应用场景三：接入多个新能源电站的区域变电站电压控制

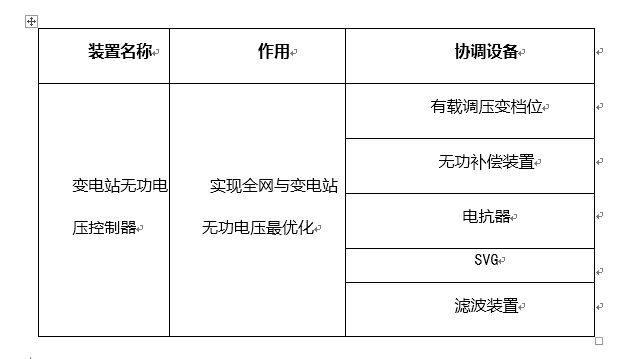

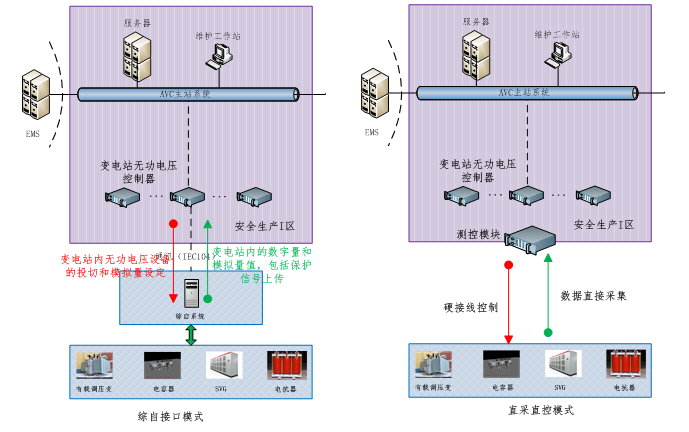

        本方案包含：变电站无功电压控制器、测控模块、控制设备（变压器有载调压变分接头、电容器、电抗器、SVG装置等）、和变电站综自的接口。可以选择综自接口模式、直采直控模式、数据从综自采硬接线直接控制等混合模式。

         变电站无功电压控制器借助接口程序从综自系统等读取实时数据，对设备的控制命令由接口程序传送到综自系统（或硬接线），再由综自系统（硬接线）执行操作命令，并保证能在一段时间内对同一设备只有一个操作命令，变电站无功电压控制器与综自系统无内部耦合性，不影响综自系统的内部物理结构和逻辑结构。

        通过综自系统（或硬接线），实现对变电站内设备，例如有载调压变分接头档位、电容器、电抗器和SVG装置的直接控制。



变电站无功电压控制器

1、原来的AVC系统操作成功率低，需要工作人员参与，风险大。变电站无功电压控制器控制准确，变电站无功电压控制器操作成功率高，不需要人员参与。

2、除了常规的电容器和变压器有载分接头档位控制，也包括了电抗器、SVG和分布式电站（水电站、分布式光伏电站、风电场）的控制，基本包括通用变电站的无功电压设备控制需求。

3、控制速度快，不会出现控制命令堵塞，而且本装置也能快速协调SVG等电力电子无功电压设备，达到更好的电压控制效果和快速响应能力。

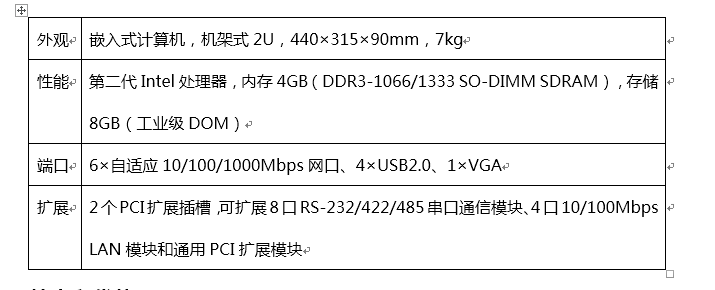

4、具有更高的可靠性，体现在三方面：采用嵌入式无风扇装置和Linux操作系统，更加稳定可靠；直接和综自系统通讯，保证本地的可靠动作；变电站内部的安全信息，保护信息能够更好的为控制做决策支持，避免潜在风险。



        浙江龙泉市35kV 八都变电站, 下属8条10kV线路，公用配变203台，小水电5座，总装机容量4830kW。

        变电站10kV母线电压常因小水电发电量波动而出现不合格情况，枯水期时，母线电压偏低，需人为手动升档；丰水期时，母线电压过高，最高达11.5kV，部分时候变电站内已无降压措施。

        10kV中压线路主干线长度长，分支线多，线路末端电压较低，部分达到8.9kV。

        该变电站下用户电压低于198V的用户数有366户，电压合格率为92%。其中，与小水电共线的用户，在丰水期时会出现高电压，最高达到256V。

        在变电站内配置一台变电站无功电压控制器，统筹变电站内电压无功调节设备的协调控制。

        在保证10kV母线电压合格（10.0kV～10.7kV）的前提下，系统通过智能公变终端系统采集的配变电压，计算出最优母线电压值，将最优母线电压作为协调目标交给变电站无功电压控制器执行。

        目前计算的是203台配变电压的电压合格率，根据计算结果得出最优值。

        例如：“XX变母线电压调整为10.5kV，预计XX变智能终端电压合格率将提高到98.4%”，系统每15分钟自动计算最优值。

        项目于2016年2月投入运行，运行情况稳定，对提高电压合格率，降低设备故障率效果显著。

 区域电压合格率由原先92%提高到98%以上，功率因数由0.80提高到0.98以上。

 由于各设备之间进行联调互动，优化了设备投切次数，大幅提高设备运行的可靠性。

 大幅度提升了用户满意度，降低电压越下限率，优化无功潮流，提高用户受电质量，减少因低电压问题引起的投诉。

 优化10kV母线电压的同时兼顾母线所挂接的所有线路的调压需要，在实现调压目标的同时还有效降低设备动作次数。
